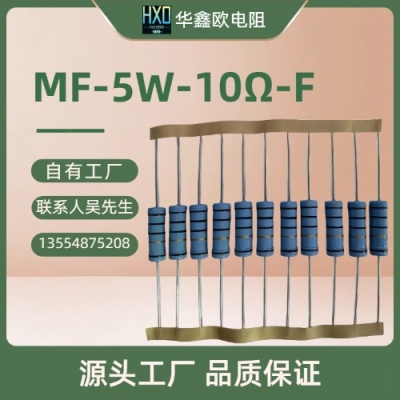

华鑫欧系列金属膜电阻1/8W1/4W1/2W1W2W3W5W
产品参数
-
可定制
-
华鑫欧
-
MF
-
金属膜
-
高精密
-
金属膜
-
膜式非线绕型
-
圆柱形
H X O 全系列金属膜固定电阻器
| ■METAL FILM FIXED RESISTOR 金属膜固定电阻 |
| ■稳定度等级 | 1%.0.5%.0.25%.0.1% |
| ■ 产品阻值范围宽，精度高 | 0.1欧---10M欧 |
| ■ 包装、 | 可供散装.编带.(26MM.52MM).成型剪脚 |
| |
| ★ 适用标准:▲ GB/T5729(IEC115-1)电子设备用固定电阻器，一部分:总规范.日本JIS标准▲ Q/RU270-2003(企业标准) 金属膜电阻器详细规范 评定水平E | |
|
| 结构:1.瓷心.2.金属皮膜3.端帽4.高绝缘与耐溶剂之环氧树脂5.焊锡良好的导线.★ 外形尺寸: |
| 型号 | 阻体尺寸(max) | 引线尺寸 | | D±1 | L±1 | d±0.05 | l±1 | | 1/8W(1/6W)1/4WS | 1.5 | 3.2 | 0.40 | 26 | | 1/4W 1/2WS | 2.3 | 6.2 | 0.43 | 26 | | 1/2W 1WS | 2.8 | 8.5 | 0.50 | 26 | | 1W 2WS | 3.8 | 10.5 | 0.6 | 26 | | 2W 3WS | 4.3 | 14.5 | 0.65 | 26 | | 3W 5WS | 5.5 | 16.5 | 0.70 | 30 | | 5W 7WS | 8 | 24.5 | 0.75 | 35 | | | | | | |
★ 主要技术指标:■METAL FILM FIXED RESISTOR 金属膜固定电阻 | 型号 | 额定功耗(W) | 阻值范围(Ω) | 阻值允许偏差±(%) | 电阻温度系数±(×10-6/℃) | 元件极限电压(V) | 绝缘电压(直流或交流峰值)(V) | | 1/8W1/4WS | 0.16 | 0.1—10M | 1(F).2(G)、5(J)0.1(B).0.25(C).0.5(D) | 5-100 | 150 | 500 | | 1/4W 1/2WS | 0.25 | 0.1—10M | 1(F).2(G)、5(J)0.1(B).0.25(C).0.5(D) | 5-100 | 250 | 500 |
| 1/2W 1WS | 0.5 | 0.1—10M | 1(F).2(G)、5(J)0.1(B).0.25(C).0.5(D) | 5-100 | 350 | 500 | | 1W 2WS | 1.0 | 0.1—10M | 1(F).2(G)、5(J)0.1(B).0.25(C).0.5(D) | 5-100 | 500 | 500 | | 2W 3WS | 2.0 | 0.1—10M | 1(F).2(G)、5(J)0.1(B).0.25(C).0.5(D) | 5-100 | 750 | 500 | | 3W 5WS | 3.0 | 0.1—10M | 1(F).2(G)、5(J)0.1(B).0.25(C).0.5(D) | 5-100 | 800 | 500 |
★ 主要检验项目、检验方法及性能要求 | 检验项目 | 性能要求 | 检验方法 | | 电阻温度系数 | ±(5-100)×10-6/℃ | -55℃~+155℃ | | 室温耐久性 | ±（1%R+0.1Ω） | VR(或Umax）1000h | | 耐电压 | 无击穿或飞弧 | V型块法，施加交流电压其峰值为绝缘电压值的1.42倍，t=1min | | 可焊性 | 焊料的自由流动并与引线润湿为可焊性良好 | 槽温:235±5℃ 浸入时间:2±5s | | 过载 | ±（0.5%R+0.05Ω） | 施加2.5VR(或Umax) 持续时间:5S | | 引出端强度 | ±（0.5%R+0.05Ω） | 拉力:<0.5W:10N；1W-3W:22.2N弯曲:2次扭转:180° 2次 | | 耐焊接热 | ±（0.5%R+0.05Ω） | 槽温:350±10℃ 浸入时间:3.5±5S | | 温度快速变化 | ±（0.5%R+0.05Ω） | -55℃/+125℃ 5次循环 | | 振动 | ±（0.5%R+0.05Ω） | 频率:10Hz~500Hz 振幅:0.75mm或98m/s2(取较小者) 总持续时间:6h | | 气候顺序 | ±（1%R+0.1Ω） | 干热 循环湿热(一个循环) 寒冷低气压 循环湿热(其余循环) 直流负荷 | | 稳态湿热 | ±（1%R+0.1Ω） | V=0.1√PR T=40±2℃ 相对湿度(90~95)% 时间:56天 | | 上限类别温度耐久性 | ±（1%R+0.1Ω） | V=0 T=155℃ 时间:1000h | | 放电试验 | ±20% | <0.5W:1mΩ~68mΩ,1W-3W:100KΩ~68mΩ 按UL1676第6.3条..施加U=10KV、电容Cd=0.001μf，脉冲周期T=5秒，共50次 |
|
